Греющий кабель защитит водопроводные и канализационные трубы от замерзания. Благодаря ему трубы зимой не лопнут, и вам не придется ремонтировать всю систему. Разбираемся, как смонтировать и подключить греющий кабель.
Источник: shutterstock.com
Как можно защитить трубы зимой
Если вода в водопроводе замерзнет, то в лучшем случае пользоваться им будет невозможно — придется отогревать трубы или ждать потепления, чтобы вода растаяла сама. А в худшем — образовавшийся в трубах лед разорвет их, и трубопровод придется ремонтировать.
Есть три способа защитить трубопровод от замерзания:
- Проложить его там, где не бывает отрицательных температур, — в земле ниже глубины промерзания грунта. Ее рассчитывают по специальной методике. Справочные величины можно найти на карте в СНиП 2.01.01−82 «Строительная климатология и геофизика».
- Утеплить трубопровод, чтобы он не мог остыть до 0 °С и ниже.
- Подогревать трубопровод по мере необходимости, не допуская остывания до температуры, при которой вода может замерзнуть.
Первые два способа можно реализовать не всегда. Например, ниже глубины промерзания можно проложить только трубы, которые проходят по участку вне дома. На входе в дом трубы прокладывают на меньшей глубине, поэтому они могут замерзнуть. То же самое относится к трубам, которые проложены через неотапливаемый подпол или подвал.
В таких местах трубопроводы утепляют — заключают их в теплоизолирующую оболочку, которая поддерживает в трубах более высокую температуру, чем на открытом воздухе. Однако и этот способ не всегда помогает защитить трубы от замерзания. В сильные морозы температура внутри утеплителя может опуститься до температуры образования льда.
Решить проблему поможет греющий кабель для труб. Его можно установить своими силами.
Плюсы и минусы греющего кабеля
Преимущества греющего кабеля для обогрева труб:
- универсальность — можно использовать и для водопровода, и для канализации
- нетребовательность — можно установить на уже готовый водопровод
- большой выбор кабелей в продаже — можно подобрать оптимальное решение для разных случаев
Недостаток у кабельного обогрева один — энергозависимость. Для работы греющему кабелю необходимо электропитание, а при длительных отключениях электричества вода в трубах может замерзнуть и разорвать их.
Виды греющего кабеля
По принципу работы есть два вида кабелей: резистивные и саморегулирующиеся. Для правильного выбора важно знать их особенности. Расскажем о них подробно.
Резистивный
В основе резистивного кабеля металлический проводник (токопроводящая жила), который при протекании по нему электрического тока нагревается. Количество выделяемого кабелем тепла при изменении температуры окружающего воздуха практически не меняется.
Устройство резистивного кабеля: 1 — токопроводящая жила; 2 — изоляция жил; 3 — экранирующая оплетка; 4 — внешняя изоляция; 5 — защитная оболочка

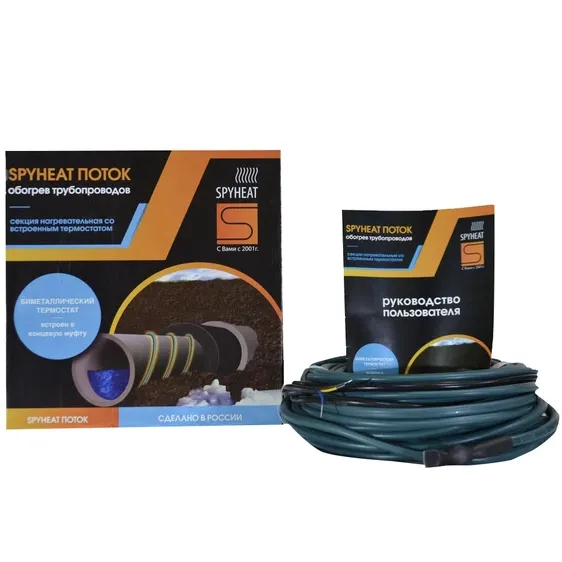

Чтобы такой кабель включался только тогда, когда это нужно, и не расходовал попусту электроэнергию, его подключают через терморегулятор с датчиком температуры. Если температура выше значения, установленного на терморегуляторе, то кабель отключен от электропитания и не греется. Когда температура опускается ниже заданного порога, терморегулятор включает кабель. В продаже есть резистивные кабели с миниатюрным встроенным термостатом, который включает кабель при температуре ниже +5 °С.

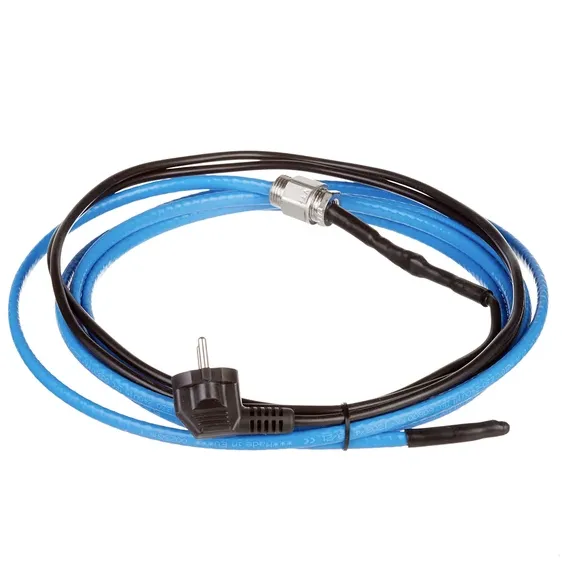

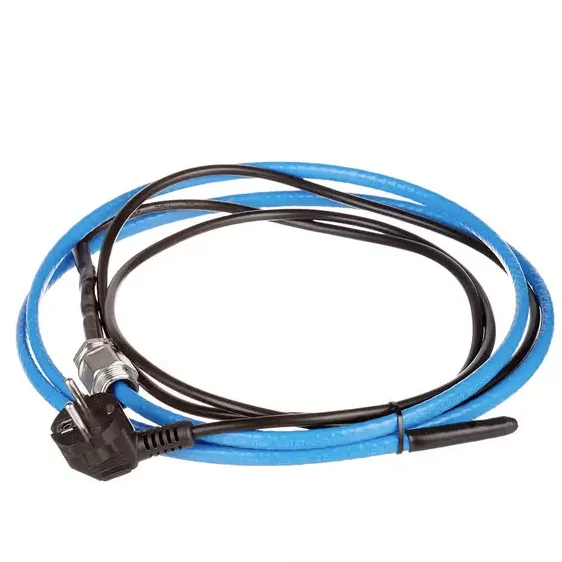

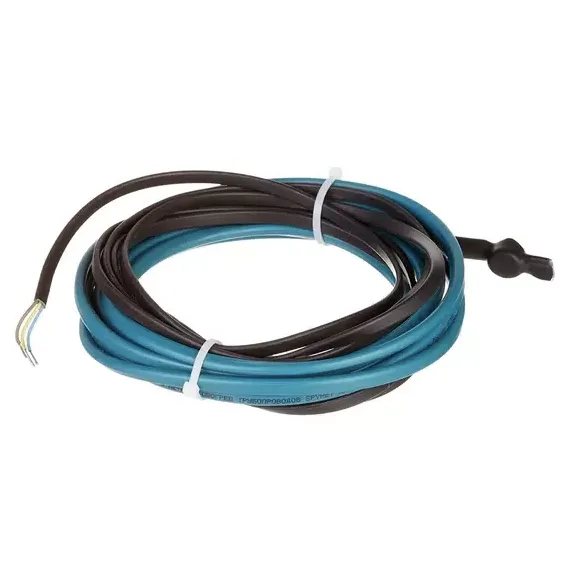

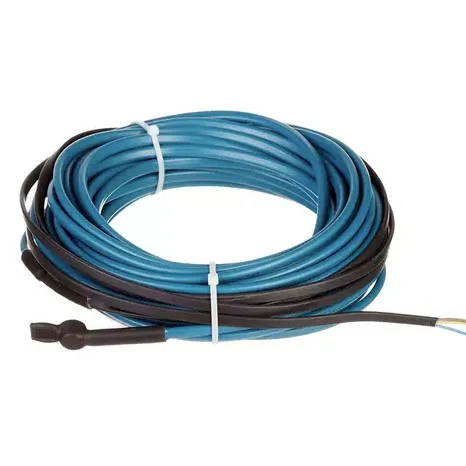

Резистивный кабель нельзя укорачивать, чтобы не испортить. Чтобы использовать его для обогрева конкретного водопровода, нужно знать длину труб и купить устройство такой же длины с запасом 5–10 %. В продаже есть модели длиной от 1 до 64 м. Часто они снабжены кабелем для подключения (холодный конец) и штепсельной вилкой — это упрощает подключение.
Резистивный кабель нельзя монтировать с перехлестом — в месте пересечения кабель будет перегреваться и может выйти из строя.

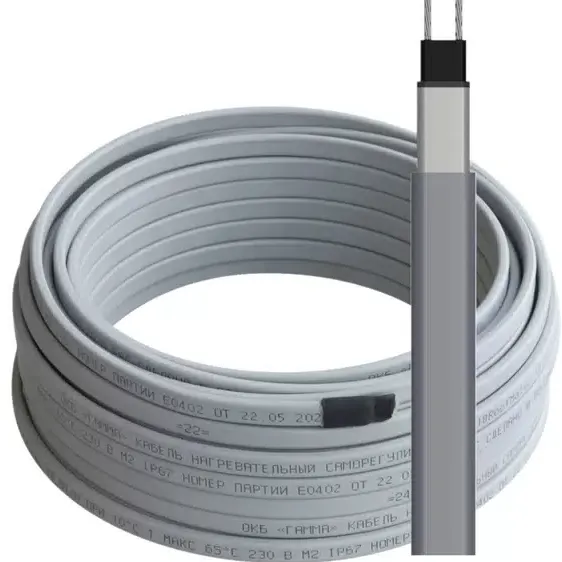

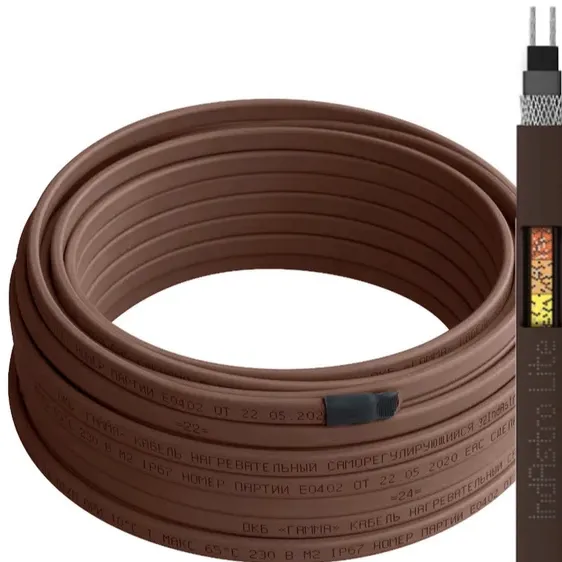

Саморегулирующийся

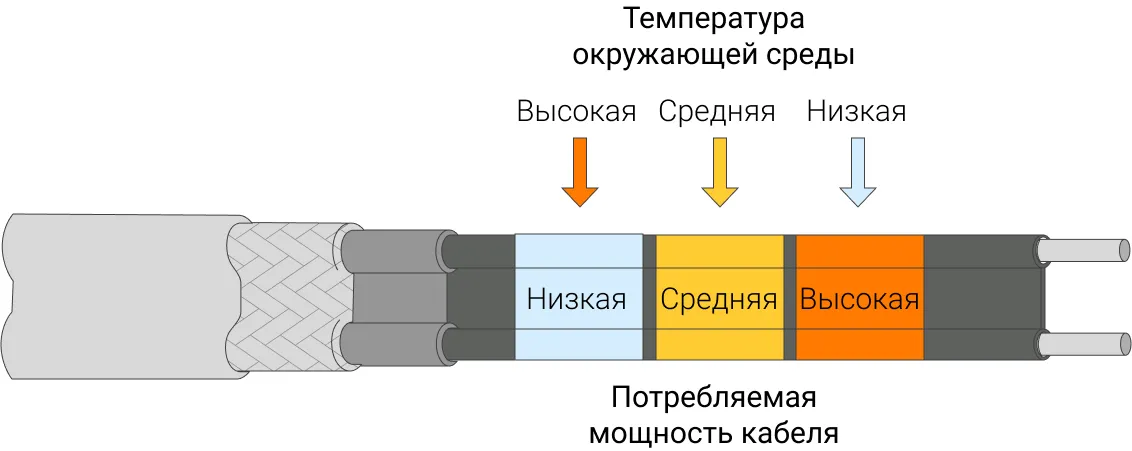

Конструкция саморегулирующегося кабеля представляет собой полупроводниковую матрицу между двумя параллельными проводниками. Когда через матрицу протекает электрический ток, она нагревается. Сопротивление полупроводника зависит от его температуры: при ее повышении сопротивление увеличивается, а выделение тепла уменьшается. Кабель при работе саморегулируется, причем разные участки одного и того же кабеля могут нагреваться по-разному.
Чем ниже температура воздуха, тем сильнее греется кабель. Благодаря этому саморегулирующийся кабель расходует электроэнергию только тогда, когда это необходимо, — для него не нужен терморегулятор.
В отличие от резистивного, саморегулирующийся кабель можно укорачивать, поэтому его проще подобрать для конкретного места установки.
Варианты монтажа
Кабели различаются по способу монтажа (его указывают в паспорте устройства):
- можно монтировать только снаружи трубы
- только внутри
- и снаружи, и внутри
При наружной установке кабель прокладывают снизу или сбоку вдоль трубы и закрепляют скотчем или хомутами.
Греющий кабель установлен на канализационную трубу снизу. Источник: domikelectrica.ru
Особенности наружного монтажа греющего кабеля:
- для монтажа не нужно отключать трубопровод
- должен быть доступ к трубопроводу: если трубы проложены в земле или в коробе, наружный монтаж кабеля невозможен
- разветвления труб, краны и фильтры монтажу не мешают — кабель их просто огибает
- нет проблем с герметичностью трубы, потому что кабель не нужно заводить внутрь
- можно смонтировать кабель любой длины
Чтобы установить кабель внутри трубы, в ней делают дополнительный тройник, через который кабель заходит внутрь. Вход в трубу герметизируют с помощью сальника, который обычно идет в комплекте с трубой.
Схема установки греющего кабеля внутри трубы
Особенности монтажа греющего кабеля внутри трубы:
- можно монтировать в трубы, спрятанные в землю и закрытые утеплителем
- для установки кабеля в трубопроводе должен быть специальный тройник
- во время монтажа трубопроводом пользоваться нельзя
- длина обогреваемого участка трубы ограничена — в длинную трубу кабель завести не удастся
- в участке трубы, где устанавливают кабель, не должно быть фитингов и запорной арматуры — вентилей, кранов, фильтров
Для внутреннего монтажа в трубопровод с питьевой водой выбирайте кабели из безопасных материалов. Информация об этом есть в техпаспорте.
Инструкция по монтажу
Перед монтажом внимательно изучите инструкцию, которая прилагается к кабелю. У разных моделей есть свои нюансы.
Расскажем, как установить греющий кабель на канализационную или водопроводную трубу снаружи. Этим способом можно монтировать как резистивный, так и саморегулирующийся кабель.
Принципиальная схема наружного монтажа греющего кабеля
Для работы потребуется:
- греющий кабель
- алюминиевая самоклеящаяся лента
- кабельные стяжки
- теплоизоляция для труб
- строительный нож
Подготовительные работы
Чтобы алюминиевая лента прочно приклеилась к трубе, тщательно протрите ее от грязи и пыли влажной тряпкой. Просушите поверхность.
Крепление кабеля
Распределите кабель вдоль трубы. На канализационной трубе кабель лучше всего располагать снизу — там, где по трубе течет вода. На водопроводных трубах кабель можно монтировать снизу, сбоку или намотать его на трубу спиралью. В инструкции к кабелю может быть указан предпочтительный способ монтажа.
Прикрепите начало кабеля (конец с питающим проводом) к трубе с помощью кабельной стяжки. Затем постепенно расправляйте кабель и приклеивайте его к трубе алюминиевой лентой. При необходимости дополнительно фиксируйте стяжками, а торчащие концы стяжек обрезайте ножом.

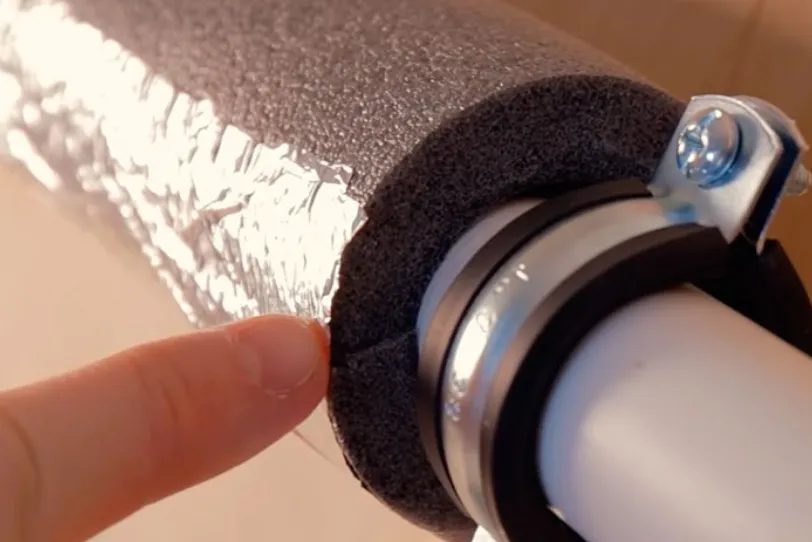

Крепление теплоизоляционного кожуха
Наденьте теплоизоляцию на трубу и при необходимости зафиксируйте ее кабельными стяжками, стык заклейте алюминиевой лентой.
Источник: domikelectrica.ru
Подключение к электросети
Подключите кабель к сети по инструкции, которая к нему прилагается. Обязательно присоедините его к заземлению. Кроме того, для безопасной работы на питающей линии должен быть установлен защитный автомат дифференциального тока (УЗО).
Резюме
Чтобы канализационные и водопроводные трубы зимой не замерзли, их утепляют и подогревают с помощью греющего кабеля. Выпускают два вида греющих кабелей — резистивные и саморегулирующиеся. Для правильной работы резистивный кабель подключают к электрической сети через терморегулятор (термостат). Также для безопасной эксплуатации кабеля на питающей линии должно быть установлено УЗО. Греющий кабель можно установить как снаружи трубы, так и внутри. Возможные способы установки указаны в инструкции к конкретному кабелю.
