Какие бывают отвертки

Существуют десятки разновидностей отверток: «торксы» (TORX), «минусы», шестигранники, с усиленной конструкцией рукояти, шарнирами, индикаторами, реверсивными механизмами. Сориентироваться в этом разнообразии помогает электромонтажник Александр Паршаков, руководитель команды fastelectro.

Типы наконечников отверток

Винты и саморезы выпускают с разными формами головок, и к каждой из них подходит отвертка с определенным типом наконечника.

Плоская

Плоская отвертка — это инструмент с плоским, суженным к концу жалом разного размера. Такую отвертку еще называют «минусом» или прямошлицевой. Маркировка плоской отвертки — SL. Такие отвертки и саморезы к ним используют там, где не нужно затягивать соединения слишком сильно. Например, для несложных бытовых и электромонтажных работ: от детских конструкторов до светильников, выключателей, розеток, замочных петель и деревянных полок.

Крестовая

Свое название крестовая отвертка получила по форме наконечника: он крестообразный, пазы расположены под углом 90 градусов друг к другу. Такая отвертка сцепляется со шлицем за четыре грани, поэтому затянуть крепеж проще, чем плоской отверткой, у которой всего две грани сцепления. Крестовую отвертку используют везде: в быту, на производстве и во время ремонта. Маркировка крестовой отвертки — РН.

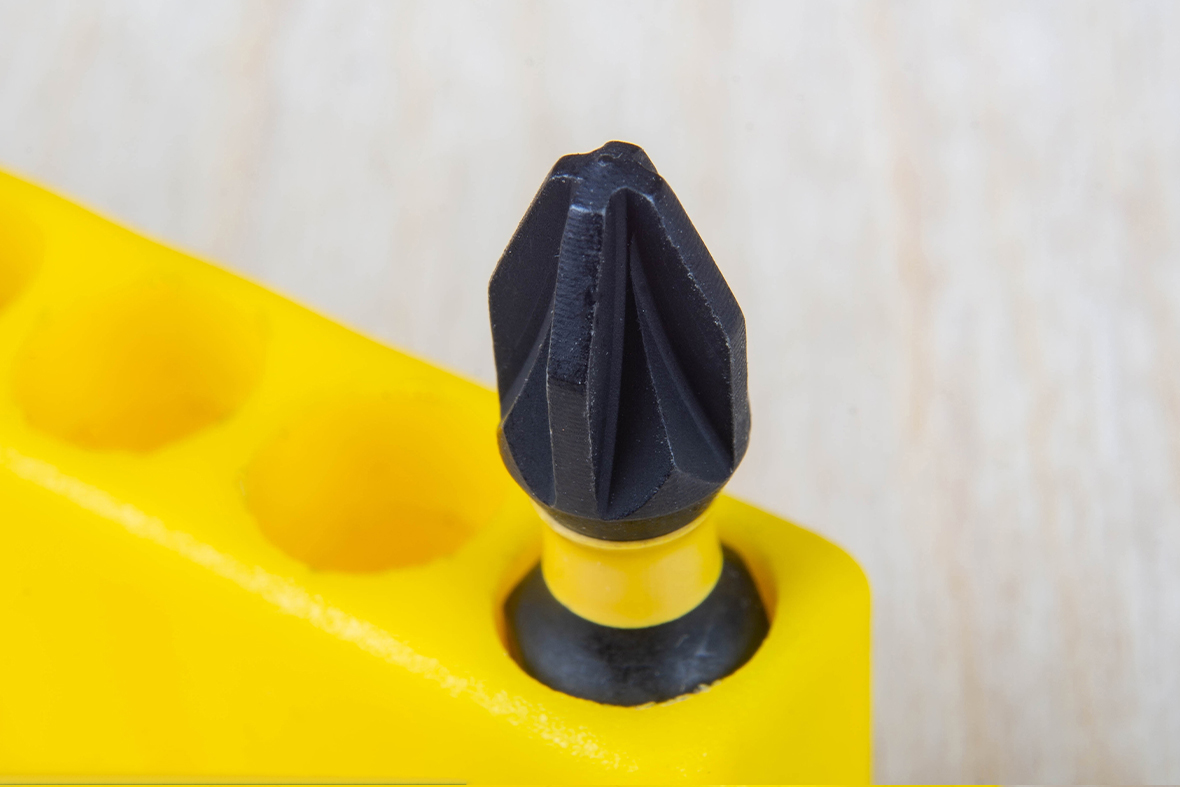

Крестовая с направляющими

У наконечника этой отвертки есть основные направляющие в форме креста и дополнительные опорные грани. Дополнительные образуют меньший крест, смещенный под углом 45 градусов относительно основного. Такая отвертка носит маркировку PZ. Под отвертку PZ выпускают саморезы с более глубоким шлицем: жало входит в шлиц плотно, и это уменьшает вероятность повреждения крепежа. PZ-отвертки используют для сборки мебели, при работе с гипсокартоном или алюминиевым профилем.

Шестигранники (HEX)

Отвертки с шестигранным наконечником, они же HEX (от английского hexagon — «шестиугольник»), позволяют сильно затянуть крепеж, не прилагая больших усилий. К таким отверткам относятся:

• Ключи — это самые распространенные, простые и дешевые шестигранники, где в роли рукояти выступает изогнутый конец стержня. Их используют, например, для сборки мебели.
• Шестигранные отвертки с полноценной рукоятью нужны там, где требуется точная работа, — например, при электромонтаже.

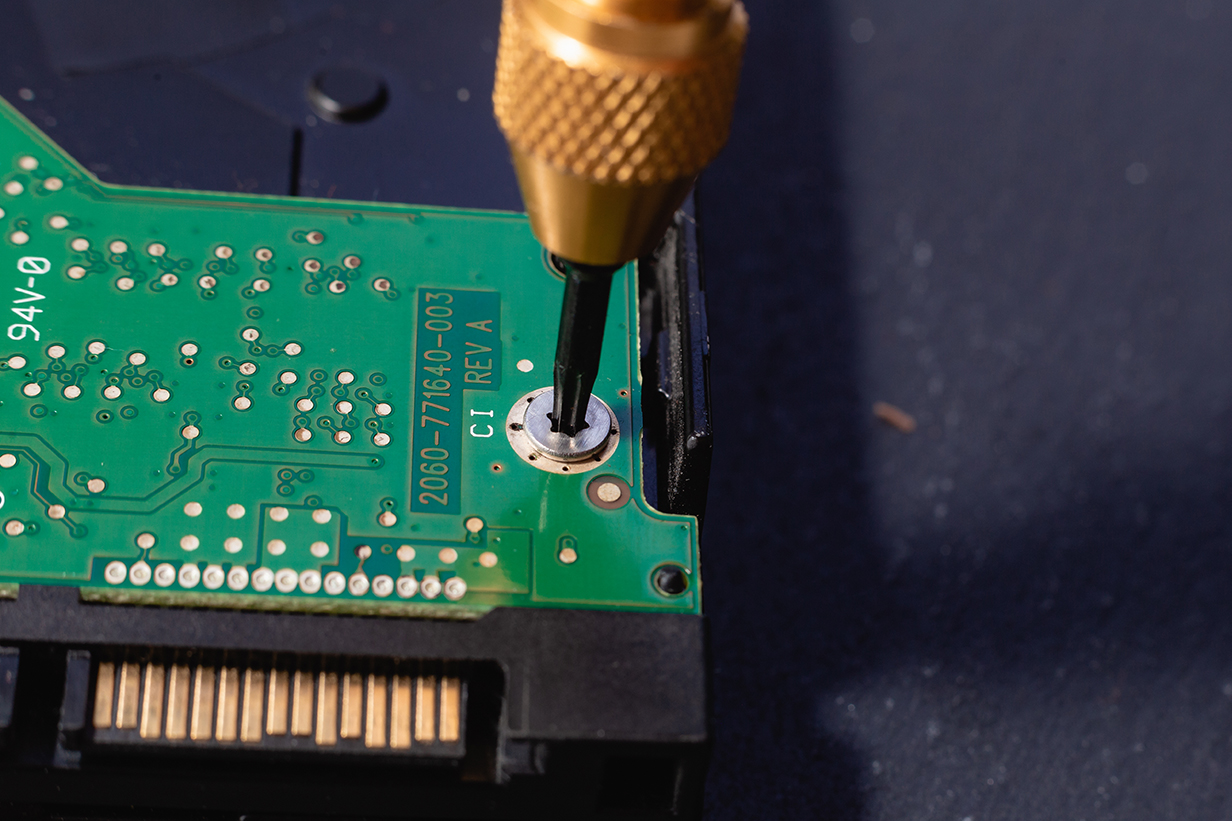

Звездообразные TORX

TORX — это тоже шестигранники, но звездчатой формы, с выраженными лучами. За счет формы такие отвертки сильнее и крепче сцепляются с крепежом, чем отвертки с более простыми наконечниками: болты и саморезы закручиваются сильнее и с меньшим усилием. «Торксы» широко используют для сборки электротехники, велосипедов и автомобилей. Ключи TORX полезны там, где не нужна силовая или особо точная работа.

Нестандартные шлицы и отвертки

Некоторые производители техники заинтересованы в том, чтобы их продукцию обслуживали только в авторизованных сервисах. Для этого они выпускают крепеж с уникальным шлицем и подходящие только к нему отвертки.

Есть антивандальные шлицы — их форма специально усложнена, чтобы пользователи сами не пытались выкрутить крепеж. Отверток для них в свободной продаже не бывает.

Какие отвертки нужны электромонтажнику

В ящике с инструментами электромонтажника должны быть диэлектрические, индикаторные и динамометрические отвертки.

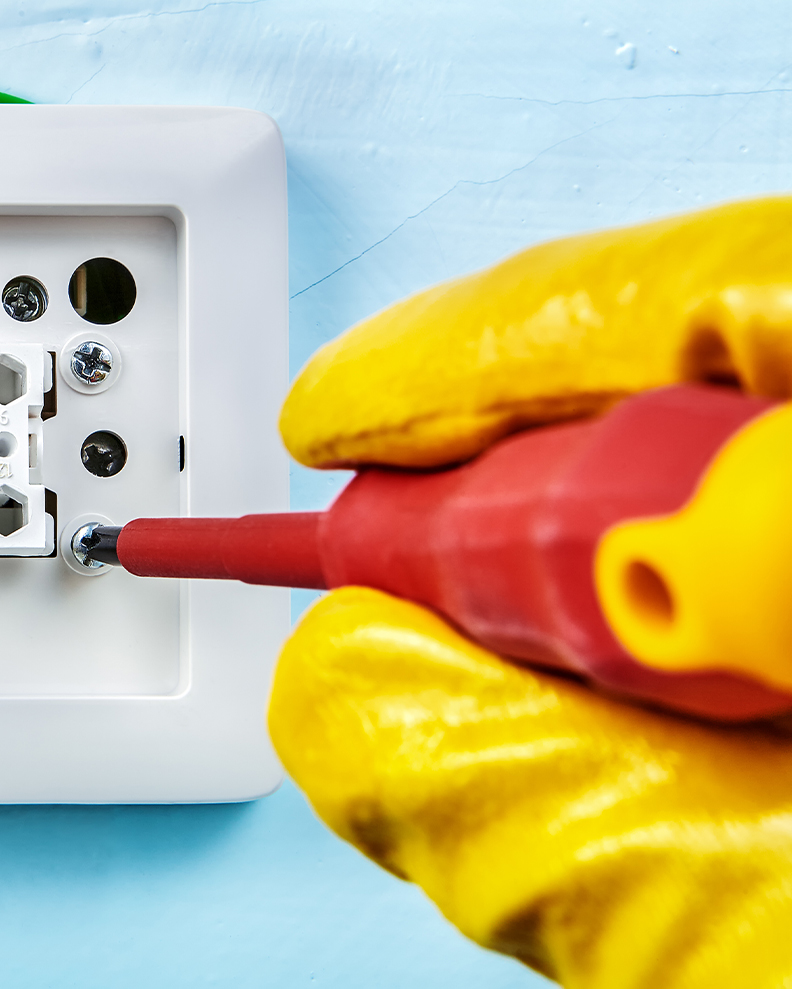

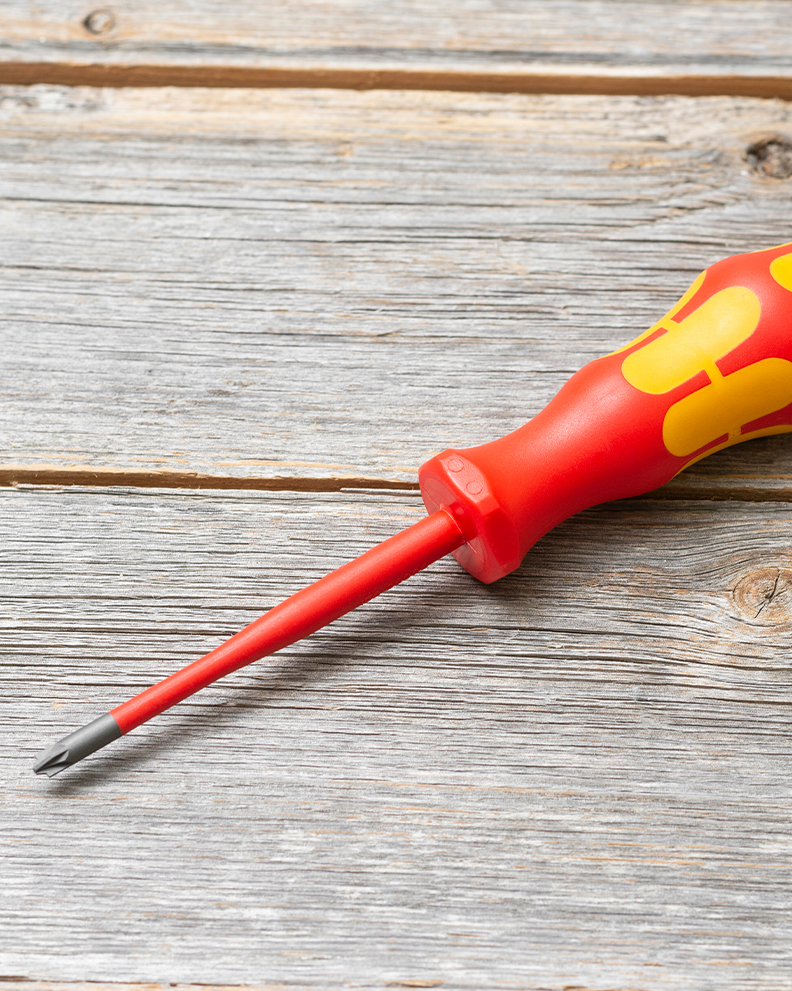

Диэлектрические

В арсенале электромонтажника всегда есть набор диэлектрических отверток. В него входят несколько плоских (SL), крестовых, PH- и PZ-отверток с разным диаметром жала. Рукоять и большая часть стержня этих отверток покрыты тонким слоем изолирующего материала, а наконечник или сменные биты не изолированы. Рукоять отвертки — противоскользящая, с наплывом у основания стержня. Такой наплыв не позволяет руке сместиться на неизолированный стержень. На рукояти указано максимальное напряжение, при котором можно работать с отверткой, — обычно 1000 В.

Есть диэлектрические отвертки с керамическим наконечником. Их используют там, где металлический наконечник будет давать ненужные помехи, — например, для регулировки контроллеров в станках с числовым программным управлением или для сборки и настройки радиоприборов.

Индикаторные

Индикаторная отвертка, или отвертка-детектор, нужна, чтобы найти фазу, ноль и землю в розетке и проверить, есть ли напряжение в электросети. Ее используют также для ремонта электрооборудования, чтобы выявить повреждения изоляции, из-за которых напряжение «утекает» на корпус прибора.

Наконечник индикаторной отвертки плоский, стержень и рукоять — изолированные. Рукоять — полая, чаще всего прозрачная. Внутри нее находится полезная «начинка»: резисторы, пружины, контактные пластины, батарейки и другие элементы, обеспечивающие работу отвертки. У самых простых моделей индикатором напряжения служат диодные или неоновые лампочки.

Опытные электромонтажники используют профессиональный инструмент — тестеры напряжения. Это узкоспециальные приборы, в которых от отвертки осталась только форма: стержень с наконечником и рукоять. Наконечник тестера нужен для контакта с электропроводящими поверхностями и не рассчитан на работу с крепежом. А рукоять — это корпус для динамика или экрана с несколькими переключателями. Тестеры работают в трех режимах с разной чувствительностью: для оголенных, изолированных проводов и поиска скрытой проводки в стенах.

Как проверить электрику в квартире во время ремонта

Узнайте больше

Динамометрические

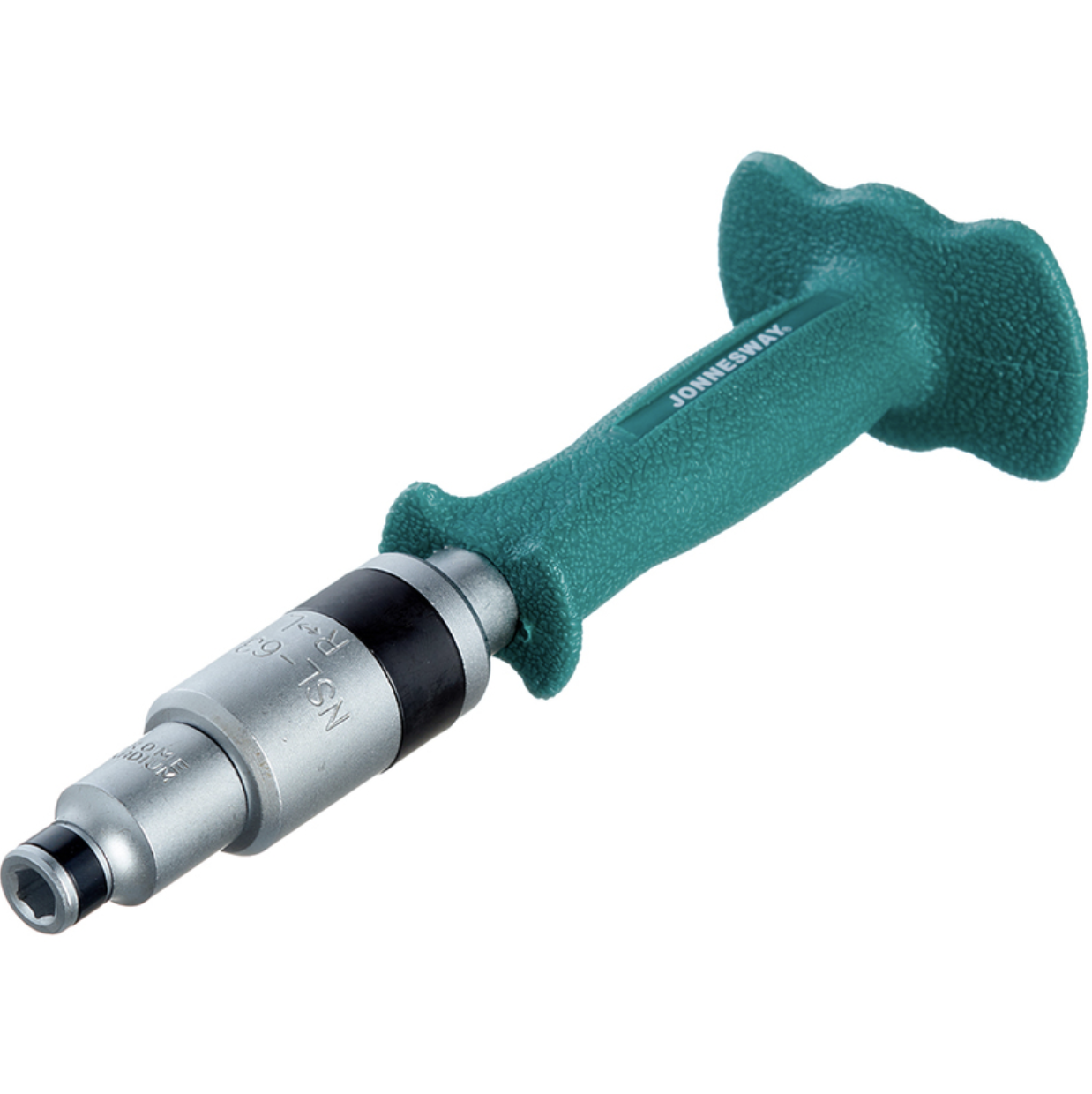

Динамометрическая отвертка нужна там, где никак нельзя слишком сильно закручивать крепеж. Главная особенность такой отвертки — ограничитель со шкалой значения усилия. Это может быть переключатель на рукояти, диск или отверстие под шестигранник или четырехгранный ключ на навершии.

Где искать

Передвигая переключатель по шкале, задают пороговое значение усилия. Когда крепеж затягивают до этого значения, срабатывает встроенный блокиратор и завинтить саморез или винт сильнее уже не получится. Этот вид отверток применяют при работе с микроэлектроникой и для сборки и ремонта бытовых приборов.

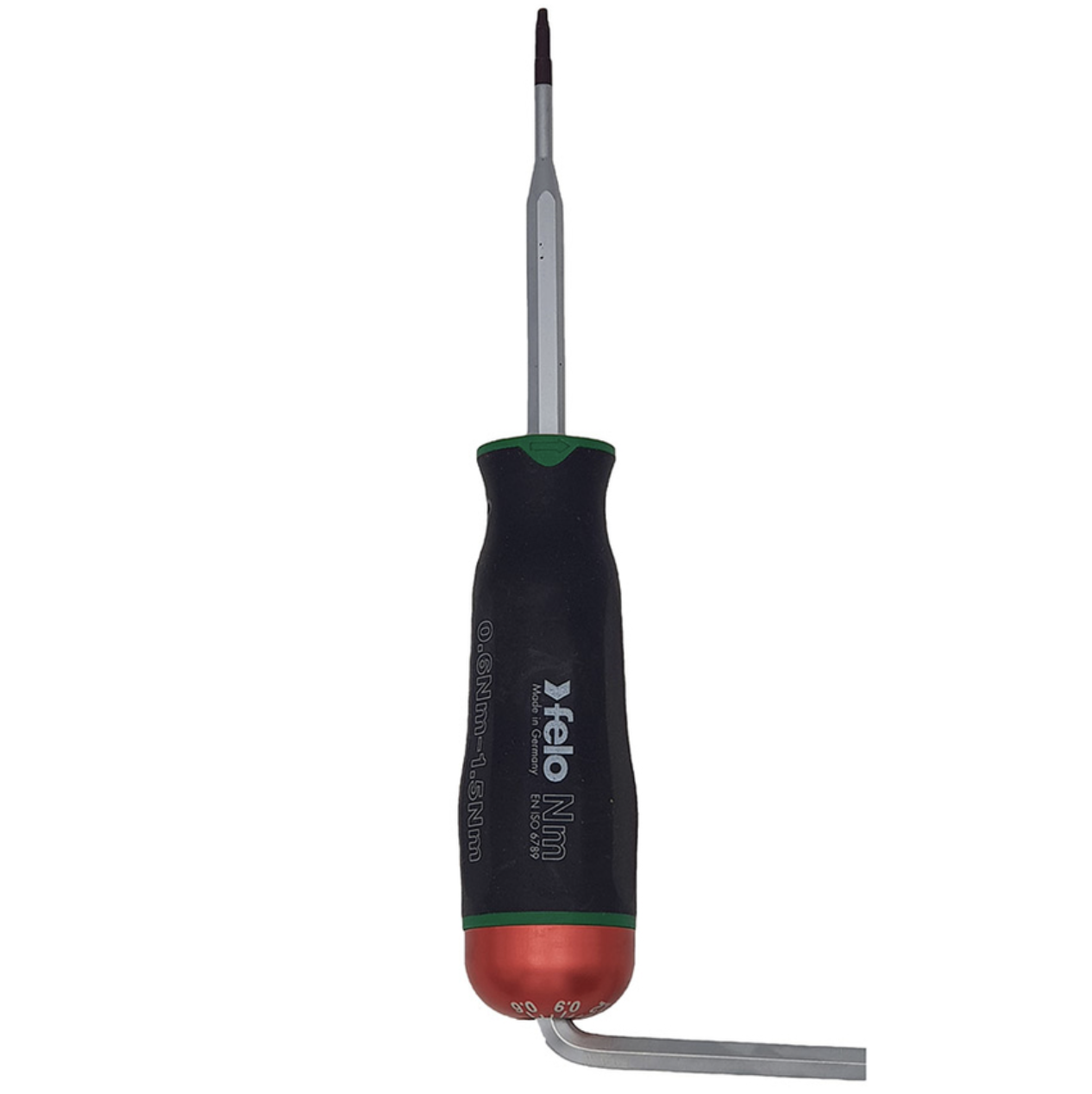

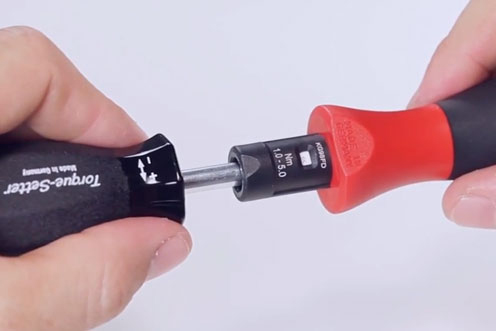

Переключатель усилия на корпусе

Электромонтажники используют диэлектрические динамометрические отвертки. Они нужны, например, для сборки шкафов управления.

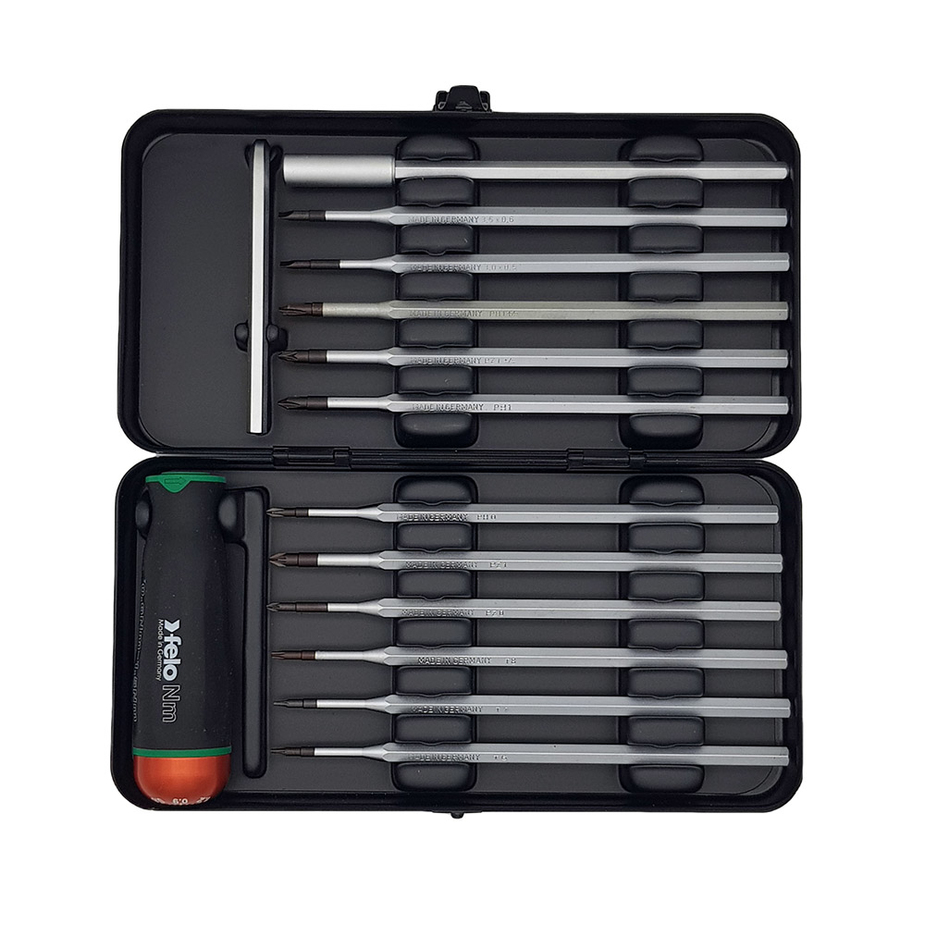

Большинство динамометрических отверток идет в комплекте со сменными битами с наконечниками разной формы. Чтобы затянуть клеммы в электрощите, электромонтажники применяют эту отвертку с комбинированной битой PZ/SL 2 (она идеально подходит для винтов автоматических выключателей). Для винтовых шин используют биту меньшего размера — PZ/SL 1. Эти биты не слетают со шлицев и приходится прикладывать меньше усилий, чтобы затянуть винты.

Какие отвертки нужны автомеханику

В наборе инструментов автомеханика, скорее всего, будут:

• набор торцевых головок
• удлинители к ним
• отвертки TORX для замены лампочек в фарах и ремонта коробки передач
• PH-отвертки (крестовые) и обычные «минусы» для разборки мелких деталей

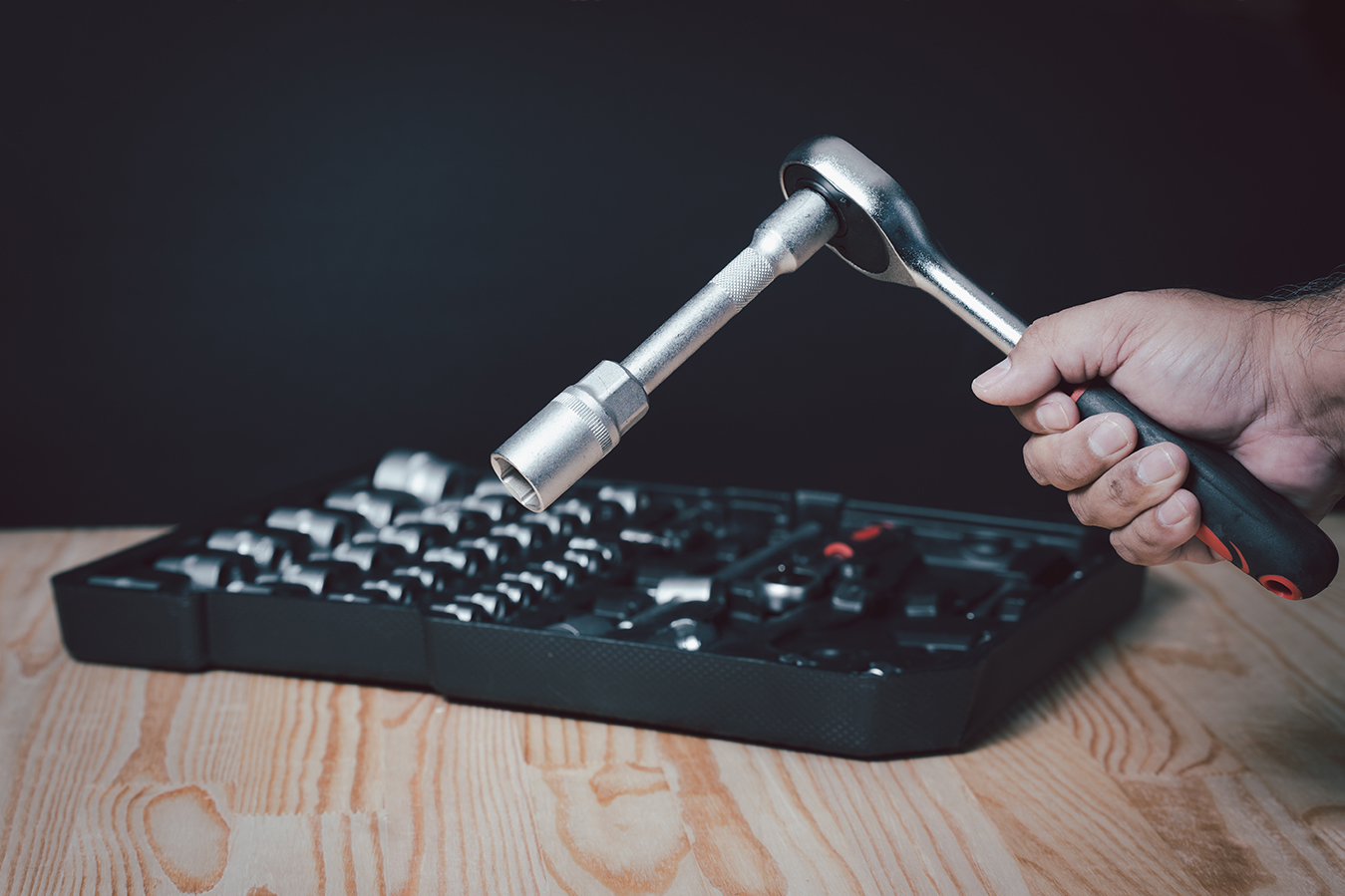

Торцевые головки

Торцевая головка — это цилиндрическая насадка, одну сторону которой надевают на выступающие головки автомобильного крепежа, а в другую вставляют разные виды рукояток гнездового гаечного ключа. В комплекте автослесаря может быть несколько десятков торцевых головок разных размеров и форм и несколько разных удлинителей, чтобы мастер мог достать до самых труднодоступных соединений в автомобиле.

Какие отвертки нужны слесарю

Набор отверток слесаря похож на набор автомеханика: у него тоже, скорее всего, будет комплект торцевых головок, TORX, крестовые (PH) и плоские (SL). Но будут и специализированные инструменты: ударные отвертки и отвертки для силовой работы с т-образной или двухкомпонентной рукояткой.

Ударные отвертки

Есть ситуации, когда по отвертке надо бить молотком — например, чтобы стронуть прикипевший саморез. Стержень обычной отвертки закреплен в рукояти неглубоко. И если бить по оголовью такой отвертки, то пластик рукоятки погасит часть энергии удара и может сломаться, а намертво застрявший саморез при этом даже не сдвинется с места. В ударных отвертках стержень проходит сквозь всю рукоять и заканчивается защитной пластиной, по которой и наносят удар. Вся сила удара передается на наконечник, пластик рукояти не страдает, и появляется шанс выкрутить проблемный саморез.

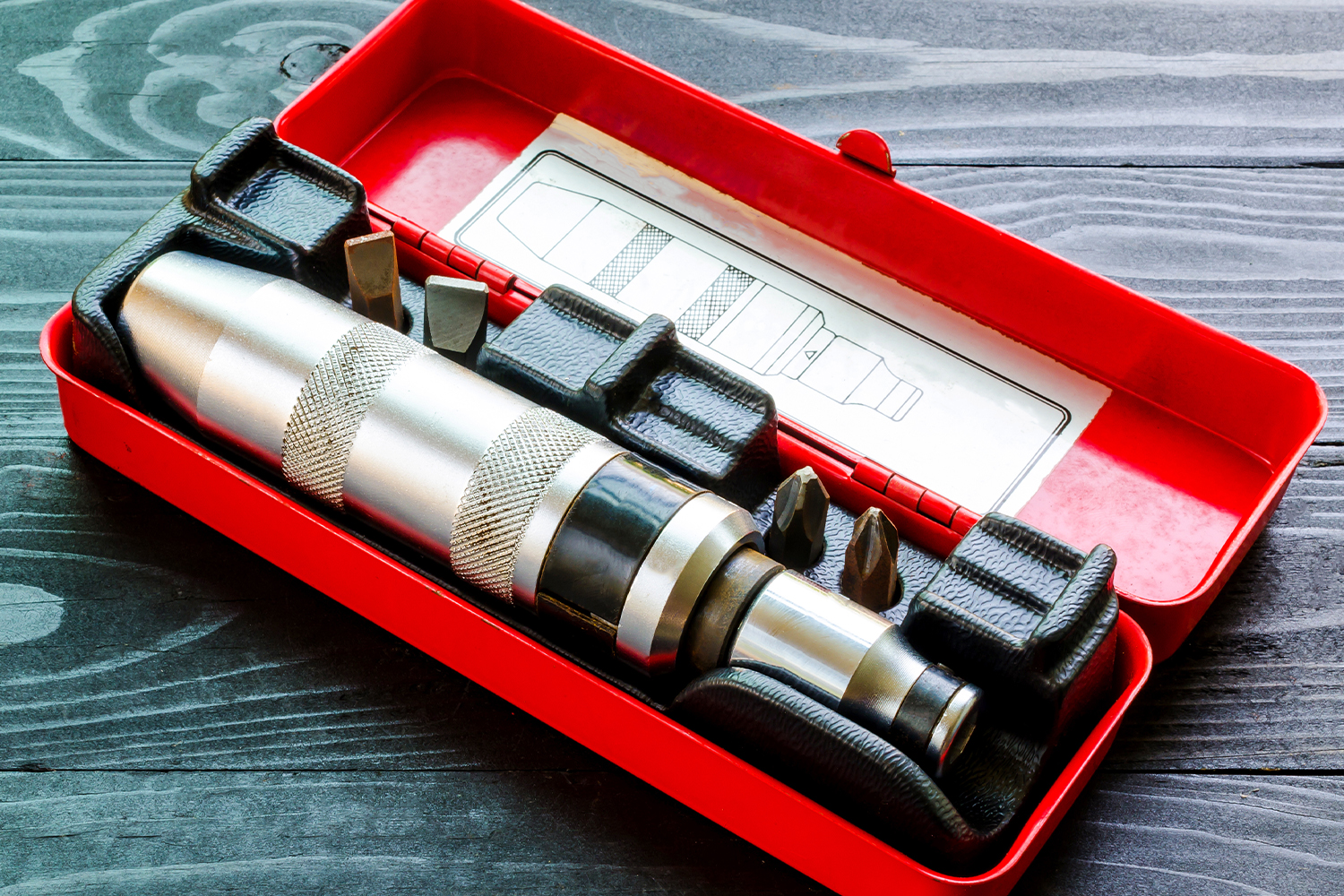

Разновидность ударных отверток — ударно-поворотные. В них стержень соединен с рукоятью механизмом, который переводит вертикальную силу удара в усилие вращения: бьешь по рукояти — стержень прокручивается и сдвигает с места саморез. В таких отвертках наконечники, как правило, сменные.

Где искать

Отвертки для силовой работы

Когда саморез нужно затягивать или выкручивать с большим усилием, можно не увеличивать напряжение мышц, а просто изменить форму рычага — рукоятки отвертки — на т-образную. Опираясь на т-образный рычаг, кисть передает на стержень большее усилие, что позволяет сильнее затянуть крепеж.

Есть два типа отверток для силовой работы:

• Отвертки с фиксированной т-образной рукояткой и несменными стержнями.
• Модульные инструменты с двухкомпонентными рукоятками. Например, отвертки, у которых рукоятка может менять форму. Такая рукоять состоит из двух частей, соединенных шарниром. Достаточно повернуть шарнир — и она из обычной превратится в т-образную. К модульным также относятся разъемные двухкомпонентные рукоятки со сменными навершиями.

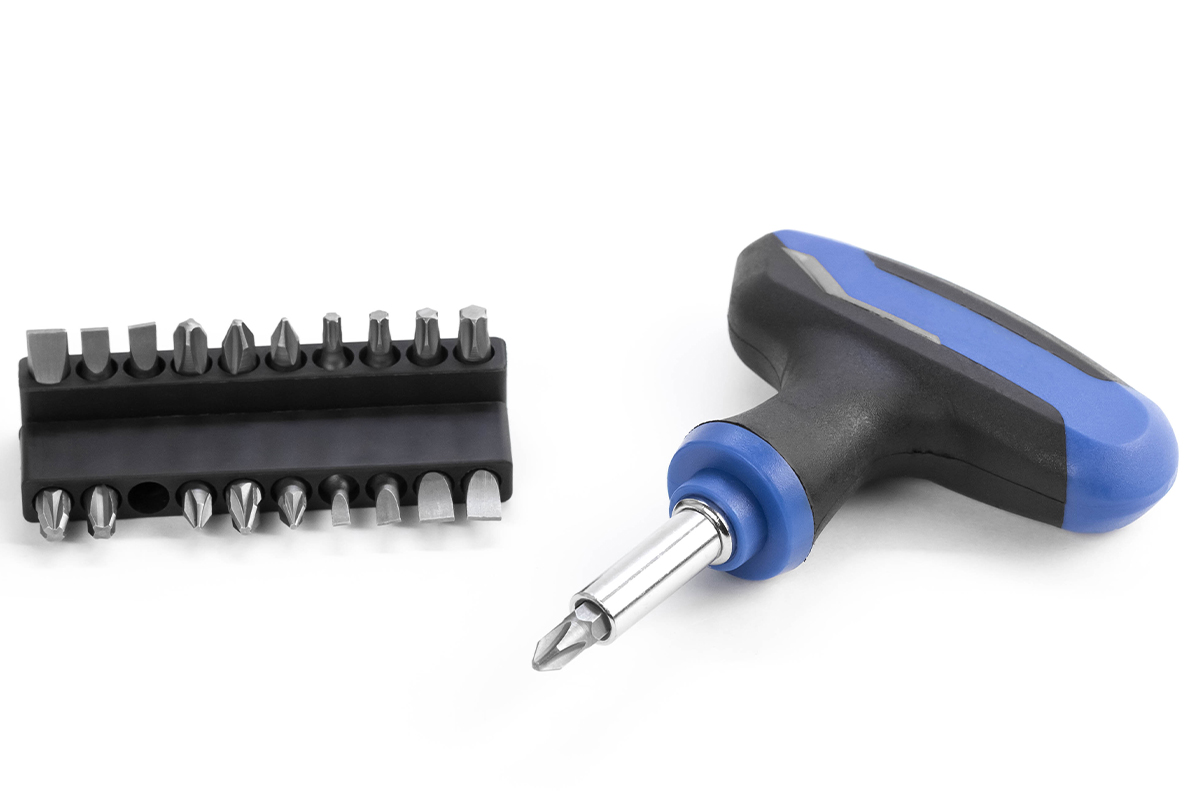

Отвертка с т-образной рукояткой

Какие отвертки должны быть дома

В быту инструменты копятся стихийно: у каждого хозяина свои задачи или хобби. Но есть отвертки, которые лучше иметь под рукой — в домашнем ящике с инструментами.

• «Крестовые» PH2 и PZ2. Цифра 2 у крестовых отверток означает, что они подходят для крепежа с диаметром шлица от 3,1 до 5 мм. Такой размер — у большинства саморезов и винтов, которые мы используем в быту.
• «Крестовая» PH1 — для саморезов со шлицем диаметром 2,1–3 мм.
• «Минусы» SL2 и SL6,5, то есть узкая и широкая плоские отвертки. У отверток с плоским шлицем цифра в маркировке означает ширину в миллиметрах.
• Часовые отвертки SL и PH — для самых мелких работ, например, замены батарейки в электронной игрушке. Можно приобрести обе отвертки или одну, но со сменными наконечниками. Такие маленькие отвертки часто продаются в наборе.
• Набор ключей-шестигранников или «торксов» разных диаметров. Для мебели и домашней электроники. TORX более универсальны — если очень нужно, ими можно затянуть и крепеж под HEX.
• Индикаторная отвертка.
• Мультитул со сменными битами как мобильный универсальный инструмент — отвертка, пассатижи, нож и другие инструменты в одном корпусе.

А какие отвертки есть у вас дома? Расскажите в комментариях ниже.
