У гидрострелки довольно узкое применение, а само оборудование и монтаж — дорогие. Вместе с Владимиром Сухоруковым, специалистом по системам отопления и водоснабжения дома, ведущим блога «Тепло-вода», разбираемся, что это такое, когда гидрострелка действительно нужна в частном доме, а в каких случаях ее можно заменить оборудованием подешевле.
Что такое гидрострелка
Гидрострелка, или гидравлический разделитель, — это устройство, которое помогает правильно и без перебоев работать насосам и котлам в сложных системах отопления, даже если у всех насосов разная производительность.
Гидрострелку используют в отоплении больших частных домов и в поселковых котельных — там, где много насосов и больше одного котла. Благодаря гидрострелке не бывает таких ситуаций, когда батареи, которые обслуживает один насос, — горячие, а те, что завязаны на другой насос, — холодные.
Внешне гидравлическая стрелка представляет собой небольшой отрезок трубы, закрытой с торцов, по бокам которой есть четыре отверстия — по два с каждой стороны. К отверстиям присоединены патрубки, а к ним — трубы, по которым циркулирует теплоноситель. По одним трубам течет горячая жидкость от котла к другим системам отопления, по другим (обратным) к котлу возвращается остывшая жидкость.
Схема подключения гидрострелки в отопительной системе
С одной стороны к гидравлической стрелке подключены две трубы, которые идут от котла и обратно, — это отопительный контур котла.
С другой стороны к гидравлическому разделителю подключены прямые и обратные трубы-коллекторы, а уже к ним — все ответвления труб, которые идут к циркуляционным насосам, накачивающим горячую воду к бойлеру, радиаторам отопления в разных помещениях и домиках на участке, к теплому полу и другим отопительным устройствам. Эту часть системы называют отопительным контуром потребителей тепла.
Есть модели гидрострелок с сепаратором, который отводит пузырьки воздуха, и сеткой-грязеулавливателем, которая собирает шлам из обратного потока жидкости. Для удаления из системы воздуха и грязи на верхнем торце некоторых моделей есть автоматический воздухоотводчик, а на нижнем — кран для удаления шлама. Правда, весь шлам удалить не удается, и часть его со временем оседает в котле.
Когда гидрострелка нужна
- Если часть батарей в доме или на участке холодные, хотя их регуляторы выкручены на полную мощь. При этом в системе четыре контура отопления или больше.
- Если у вас большой участок и много потребителей тепла (радиаторы, теплый пол, бойлер) и поэтому в отопительной системе — минимум два нагревательных котла, которые работают параллельно. Кроме того, саму отопительную систему строили постепенно и производительность котлов и насосов подбирали приблизительно, без общих расчетов.
Разберем эти ситуации подробнее.
Если некоторые батареи холодные
Предположим, что в сложной системе отопления без гидрострелки четыре контура отопления и больше и у каждого свой насос. Один контур — это радиаторы отопления в доме, второй — для теплых полов, третий — для бассейна, четвертый — для гостевого домика и т. д. Часто бывает ситуация, что в отдельных секциях не хватает тепла: котел работает на полную мощность, насосы исправно качают, а батареи или пол остаются холодными.
Так происходит, потому что у насосов разная производительность. Например, один насос, который нагнетает воду для радиаторов в разных комнатах дома, в 2–3 раза мощнее второго насоса, который обеспечивает работу теплого пола или радиаторов вспомогательных построек. И тогда первый, более производительный, насос забирает в свой контур больше теплоносителя. Давление в линии, где идет горячая жидкость от котла, становится меньше, а в обратном контуре, куда насос загоняет уже остывшую воду от радиаторов, — больше. Разница между давлением в «теплом» и «холодном» коллекторах становится такой, что второй насос не может забрать достаточный объем теплой воды и передать его дальше, например, теплому полу или радиаторам в отдельном дальнем домике.
Для решения этой проблемы устанавливают гидрострелку между котлом и насосами, разделяя контуры котла и отопительных приборов. Гидравлический разделитель выравнивает разницу в давлении между прямой — «теплой» — и обратной — «холодной» линиями. В результате более слабый насос свободно забирает в свой отопительный контур горячую жидкость и также беспрепятственно возвращает остывший теплоноситель обратно. Все насосы работают в штатном режиме, и все радиаторы и теплые полы выдают столько тепла, сколько вам нужно.
Если одновременно работают два котла
Предположим, у вас большой дом и участок с гаражом-мастерской, теплой беседкой, бассейном, гостевым домиком, баней с просторным предбанником и комнатами отдыха. Словом, тепло нужно доставлять во много разных мест, и нужен большой объем теплоносителя. Вы поставили два котла, причем для экономии горючего — на разном топливе, например, один — газовый, второй — твердотопливный. К каждому котлу установили свой циркуляционный насос. Соединили котлы параллельно, чтобы они оба могли одновременно работать.
Система отопления получилась разветвленная: много контуров отопления, у каждого — свой насос. Беда в том, что все насосы вы покупали в разное время, общий гидравлический расчет никто не делал, технику подбирали на глаз. Без гидрострелки один насос может передавливать другой, не давая второму котлу работать на полную. Кроме того, в этой ситуации актуальна и проблема разницы производительности насосов, описанная выше.
Для решения проблемы ставят гидравлический разделитель — он выравнивает давление, все котлы получают правильную циркуляцию теплоносителя в системе, работа всех насосов отопительных контуров становится сбалансированной.
Как устроить отопление загородного дома
Узнайте большеСколько стоит гидрострелка
В стоимость гидрострелки нужно закладывать не только сам гидроразделитель, но и весь комплекс: главный коллектор, обвязку и фитинги для гидрострелки, насосные группы, установленные на коллектор, контроллер управления. Вместе с монтажом, стоимость которого обычно 20–25% от цены оборудования, получается довольно приличная сумма. Если выберете оборудование европейских брендов, рассчитывайте примерно на 150 000 руб. Если решите приобрести российское или китайское оборудование, цена такого комплекса с монтажом будет ниже на 60–70%, то есть примерно 50 000 руб.
Как сократить расходы на отопление в частном доме
Узнайте большеЧем можно заменить гидрострелку
Байпас
Если в вашем доме один котел и не больше трех контуров отопления, например, бойлер, радиаторы отопления и теплый пол, то гидрострелка не нужна. С ее задачей справится байпас, стоимость которого гораздо меньше, чем у гидрострелки.
Байпас
Байпас — это отрезок трубы, который с торцов присоединен к трубопроводам: наверху — к прямому трубопроводу с горячей водой, а внизу — к обратной линии. Через него, так же как и через гидрострелку, в котел будет поступать излишек горячей жидкости — от прямой линии к обратной. Это защитит котел от температурного шока. Также байпас устранит конфликт между насосами теплого пола и радиаторов.
Контроллер для бойлера
Для насоса бойлера косвенного нагрева, можно установить отдельный контроллер. Он будет отключать насосы теплых полов и радиаторов на время, пока нагревается вода в бойлере. Такой режим называется «приоритет бойлера». Почти все простые отопительные системы организованы по этому принципу.

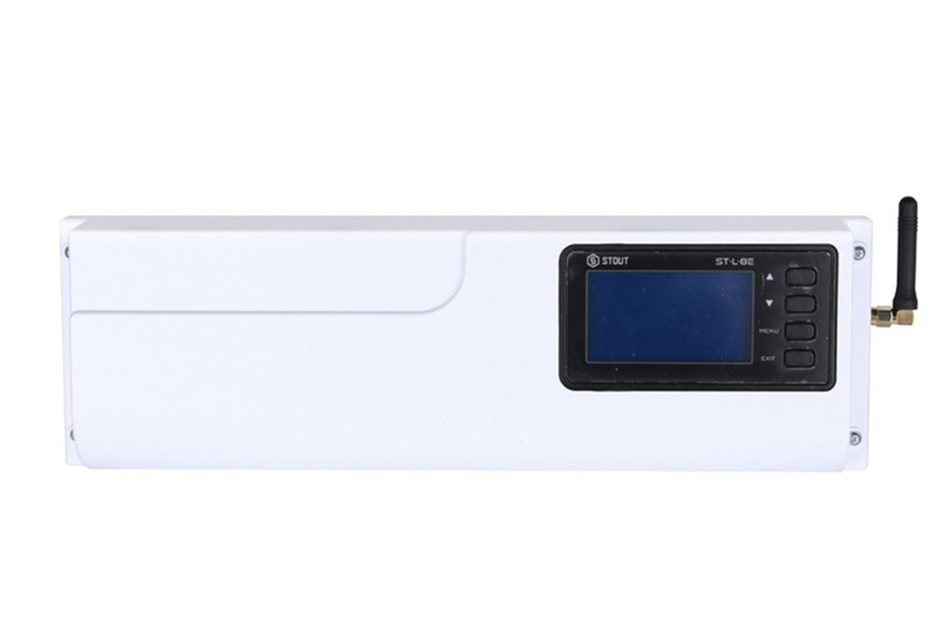

Контроллер для бойлера
Контроллер для бойлера стоит меньше, чем полный комплект оборудования для гидравлического разделителя.
Как выбрать водонагреватель
Узнайте большеСепараторы воздуха и грязи
Монтажник может предложить вам поставить систему с гидрострелкой, даже если у вас всего один котел и до трех контуров отопления. Убеждать будет тем, что некоторые модели гидрострелки оснащены сепаратором воздуха и шлама. Но это слишком дорогое удовольствие.

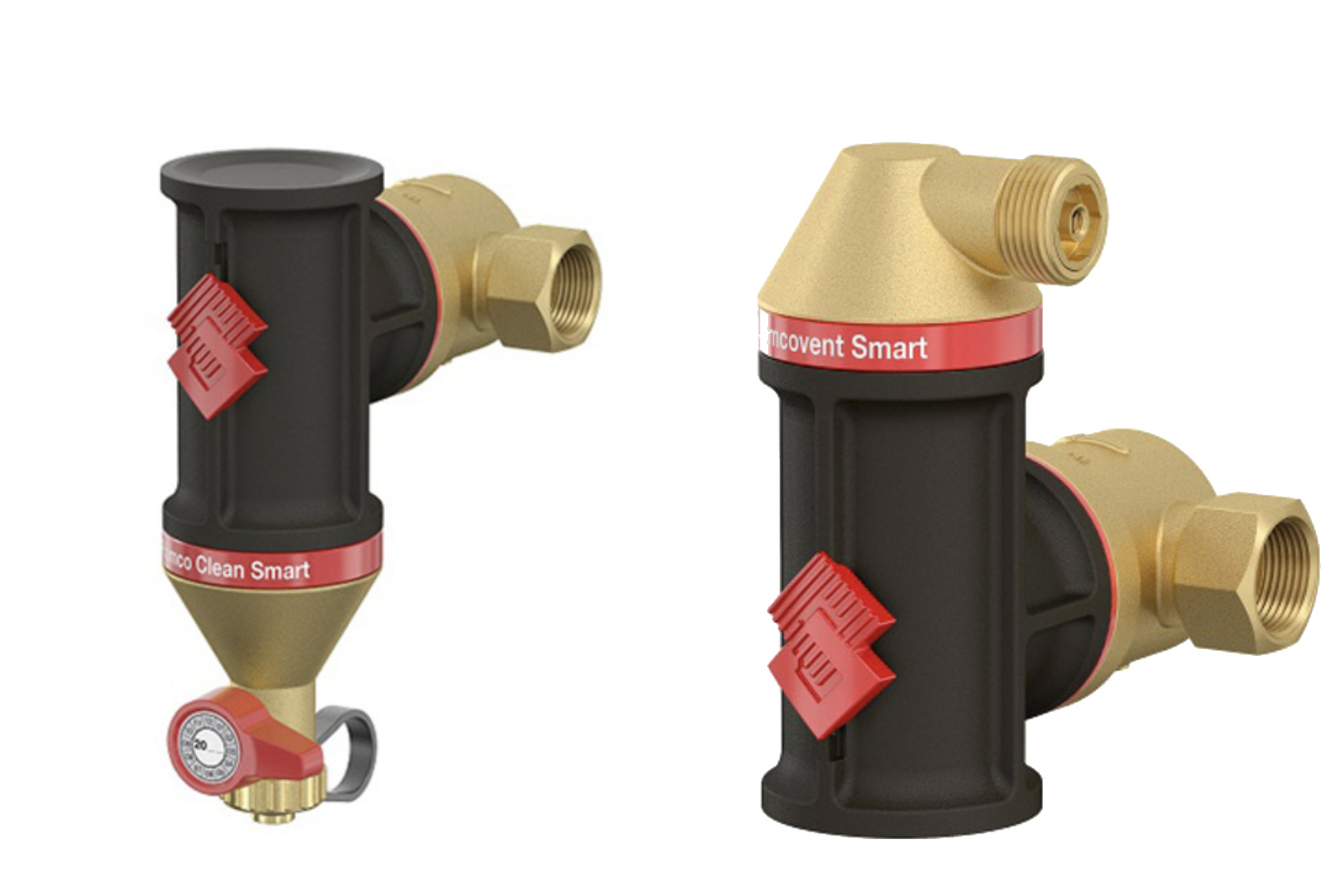

Сепаратор грязи и сепаратор воздуха
Гораздо эффективнее и дешевле установить сепаратор грязи на обратную линию котлового контура — между байпасом и котлом, а сепаратор воздуха включить в группу безопасности котла, которую врезают на прямую линию котлового контура, между котлом и байпасом, и устанавливают на стену выше котла. Специализированные устройства всегда работают лучше тех, которые совмещают несколько функций.
А какая система отопления в вашем доме? Устанавливали ли вы гидрострелку? Расскажите в комментариях.
